  • DM5E Basic DM5E超声波高温测厚仪

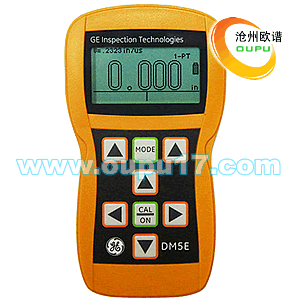

DM5E Basic DM5E超声波高温测厚仪

产品描述:DM5E系列是GE传感与检测科技推出的新一代便携式腐蚀监测超声波高温测厚仪。它大大改进了先前腐蚀测厚仪的性能,在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。它可在恶劣的工作环境下运行,进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。
服务热线:0317-3038768
立即咨询

一、产品简介

DM5E 系列是GE传感与检测科技推出的新一代便携式腐蚀监测超声波高温测厚仪。它大大改进了先前腐蚀测厚仪的性能,在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。它可在恶劣的工作环境下运行,进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量
 DM5E系列超声波测厚仪因其在测量稳定性和可重复性方面的良好表现以及适合野外操作的各项优秀设计,得到了石化、电力等行业的广泛认可。DM5E非常适合在恶劣的工作环境下运行,用于测量管道、压力容器及储罐的剩余壁厚,因此又被称为壁厚测量仪或腐蚀测厚仪。


二、产品特点

透过涂层测量模式:
很多情况下,要进行厚度测量的部件都带有某种保护层,比如防锈漆。使用传统方法进行测量时,这些涂层会大大增加了厚壁测量的误差,而除去涂层以及以后再加上涂层需要花费相当多的成本和时间。DM5E具有透过涂层测量金属厚度功能,不用除去涂层即可直接读取金属管壁的厚度,大大节省了用户的时间和成本。 适合野外作业: 低功耗,使用2节AA电池可持续工作60小时;重量轻,含电池仅233克;可单手操作的友好界面;带防水性和防尘膜的键盘和带背光液晶显示。

多种显示模式:
正常:厚度值以大号数字显示在显示屏中央。 最小扫描:最小厚度扫描允许用户在壁面运行探头。评估期结束后,将显示所测量的最小材料厚度。 最大扫描:除了所显示的是测量的最大厚度之外,最大厚度扫描与最小厚度扫描是完全一样的。 DIFF/RR%:使用用户指定的标称厚度来比较测量厚度。2个值之间的空间差别以差异百分比显示。 B-扫描:以图示法显示最小厚度值的B-扫描。该图是根据每秒1点的测量和记录绘制的。

数据存储功能:
最多可容纳50,000个读数。 可以通过USB端口将数据传输到电脑。

DM5E超声波测厚仪系列包括三种型号,分别为:

1.基本型-DM5E Basic

DM5E Basic 外壳坚固,它采用人机工程学设计,包括连续工作   60小时的AA蓄电池在内,重量仅为223g,操作由一只手通过用户友好型界面完成。采用密封、水密且防尘的薄膜式键盘,配有最少的功能键和方向键。通过菜单导航让操作简单而直观。基本机型包括最小/最大值捕获、B   扫描、报警以及差值厚度测量模式等多种功能。


2.标准型-DM5E

DM5E超声波测厚仪包含了DM5E Basic 的所有功能,同时提供Dual-Multi模式   --即测量穿过涂层的操作模式,在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。该工作模式已运用于DM4系列的测厚仪,在通过涂层测量金属厚度方面作用突出。无需去除测量点处的涂层,节省了时间和成本。


3.存储型-DM5E   DL

DM5E DL与DM5E相似,只是增加了支持网格数据文件格式的内置数据记录仪。数据记录仪可容纳多达 50,000 个记录。文件可以通过 Mini   USB 通信端口传输到个人计算机上。也可以通过宏指令将文件直接导成 Microsoft Excel 格式。文件名和注释的所有字母数字数据直接通过键盘输入。

3种型号主机的主要功能

主机型号
DM5E Basic
DM5E
DM5E DL
主机中文名称
DM5E基本型
DM5E标准型
DM5E存储型
背光液晶显示
防水防尘键盘
多种测量值显示
双层测量操作模式
×
数据存储功能
×
×



金属测厚仪DM5E Basic/DM5E/DM5EDL技术参数

测量范围
0.6~508mm(铁),取决于探头和被测物材质
采用Dual-Multi涂层穿透模式时,2.00~127.00mm(涂层厚度范围0.3mm~2.5mm)
显示分辨率
默认设置为0.01mm   , 可选择0.01和0.1mm
声速
508~18699m/s
测量刷新速率
可选择4Hz 或8Hz,24Hz 扫描模式捕捉率
显示类型
高分辨率图形 LCD,64×128   像素,53.0mm×27.0mm,背光和可调对比度
厚度值显示
正常视图模式:5 位,10.6mm高
B扫描视图模式:5 位,2.55mm   高
最后读数显示
实心或空心数字表示连接或未连接状态
报警设置
最小值和最大值报警,范围为0.25 mm~508   mm
启用和关闭报警时,读数在实心和空心之间变化
存储
50,000 个读数(只适用于DM5EDL测厚仪)
接口
Mini-USB 接口(只适用于DM5EDL测厚仪)
电源
两节5号电池,无背光时可使用60小时,
连续不工作 5、10、15、30   分钟后自动关闭或始终开启状态之间选择
温度
工温度:-10~50℃,存储温度:-20~60℃
尺寸
138×75×32mm
重量
223g


金属测厚仪DM5E Basic/DM5E/DM5EDL常用探头技术数据

名称
标准探头
超厚探头
超薄小管径探头
高温探头
型号
DA501
DA503
DA512
DA509
界面回波测量范围
1.0~200mm
5.0~300mm
0.6~60mm
20℃时1.0~125mm
 204℃时1.3~25.4mm
回波回波测量范围
3.0~100mm
10~150mm
3.0~25mm

频率
5MHz
2MHz
7.5MHz
5MHz
探头接触直径
12mm
16.1mm
7.5mm
12.7mm
连续测量工作温度
-10~70℃
-10~70℃
-20~70℃
-20~204℃
5秒钟内接触最高可达590℃
注:
所示温度为厂家理想状态试验所得,实际温度会低于此温度。注意高温耦合剂的正确使用方法。
 测试高温表面时需用高温耦合剂。
